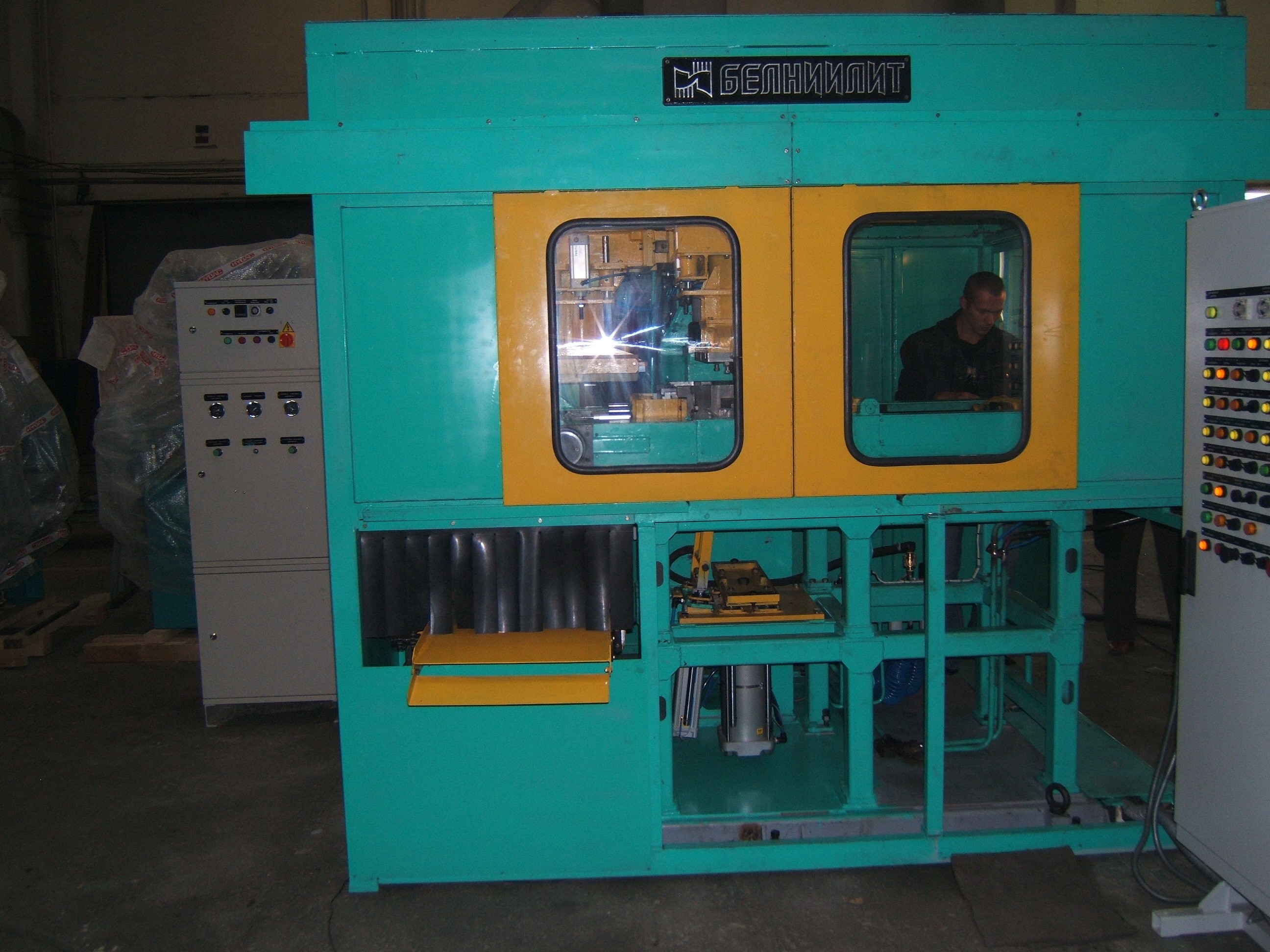

Универсальная однопозиционная стержневая машина для изготовления литейных стержней мод. 4751Б1К2 Раздел МАШИНОСТРОЕНИЕ И МЕТАЛЛООБРАБОТКА Программа Станки и инструмент Область применения Предприятия машиностроения, имеющие литейные цеха с мелкосерийным, серийным и массовым производством литейных стержней. Для изготовления литейных стержней по «Амин»-процессу. Описание В базовой комплектации машина представляет собой установку одноколонного типа с закрепленной нижней частью в станине, верхней – в траверсе. Имеет механизмы сборки-разборки стержневого ящика и протяжки стержней, съема-выдачи стержней, обдува стержневого ящика, протяжки опустошителей, прижима-надува-выхлопа, загрузки смеси в пескодувной резервуар, резервуара пескодувного, механизмов перемещения резервуара и замены стержневого ящика, укрытия, пневмооборудования и электрооборудования. Машина работает в комплексе, включающем в себя машину стержневую, газогенератор и установку очистки и нейтрализации вредных выбросов, образующихся при отверждении песчано-смоляной смеси в стержневом ящике. Технические характеристики: • способ заполнения стержневого ящика смесью пескодувный; • максимальная масса стержня – 10 кг; • объём пескодувного резервуара (головки) – 15 л; • производительность (в зависимости от конфигурации и массы стержня) – 55…60 съемов/час; • разъем стержневого ящика вертикальный; • размеры стержневого ящика – 540*300*320 мм; • тип привода – пневматический; • расход воздуха - не более 12 м3/ч; • установленная мощность - 5,0 кВт; • масса машины – 4800 кг; • габариты машины – 3885х2925х2675 мм Научно-технический уровень Основные технические параметры стержневой машины соответствуют уровню лучших мировых образцов, отличительной чертой машины является конструктивная простота и надежность Степень готовности Осуществлена подготовка производства. Ожидаемый результат В результате использования разработки ожидается экономия трудозатрат до 10%, снижение брака стержней и отливок. Форма реализации Продажа оборудования по прямым договорам покупки предприятиям Республики Беларусь и стран СНГ.	Организация разработчик   РУП «Институт БелНИИлит» Адрес: г. Минск, ул Машиностроителей 28 Тел.: (+375 17) 341-89-44 Факс: (+375 17) 340-03-22 E-mail: belniilit@mail.ru WWW: http://www.belniilit050.narod.ru/index.html Директор: Мельников Алексей Петрович
