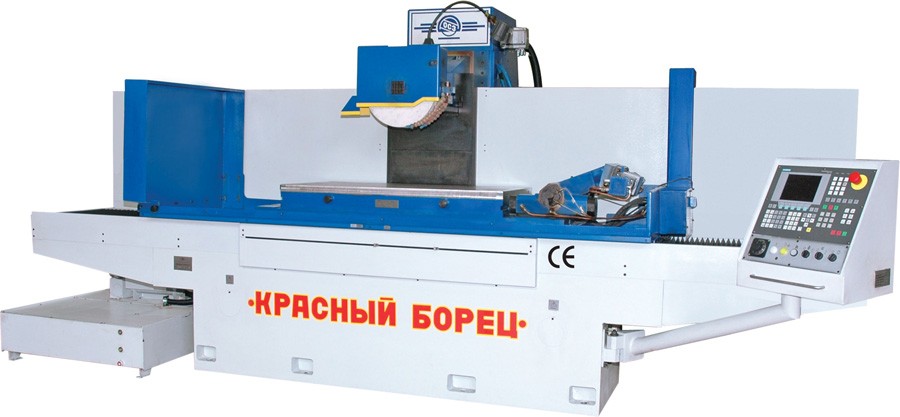

Профилешлифовальный полуавтомат с ЧПУ мод. Орша – 60150
Раздел МАШИНОСТРОЕНИЕ И МЕТАЛЛООБРАБОТКА
Программа Станки и инструмент
Область применения Станки предназначены для обработки как плоских, так и профильных поверхностей, представляющих собой сочетания отрезков, прямых, дуг, окружностей и других точно заданных кривых в прямоугольной или полярной системе координат.
Описание Профилирование шлифовального круга осуществляется специальным приспособлением путем вращения алмазного ролика и перемещения шлифовальной головки по координатам Y и Z по программе от системы ЧПУ.
Особенности конструкции:
– колонна перемещается по линейным направляющим STAR фирмы REXROTH;
– направляющие скольжения стола с полимерным покрытием;
– закалённые стальные направляющие перемещения шлифовальной головки на роликовых опорах качения;
– перемещение стола от гидроцилиндра;
– автоматическая смазка продольных и вертикальных направляющих;
– cистема ЧПУ SINUMERIK 802 C / 802 D;
– обратная связь с помощью фотоимпульсных преобразователей фирмы HEIDENHAIN;
– шариковые винтовые пары для поперечного и вертикального перемещения.
Основные технические характеристики:
• размеры зеркала стола (BxL), мм 600х1500;
• пределы рабочих подач:
– продольное перемещение стола (ось х), 2…28м/мин;
– вертикальное перемещение шлифовальной головки (ось z), 0,001…0,3 мм/ход;
– поперечное перемещение (ось Y), 0,3…20 мм/ход;
• наибольшие размеры обрабатываемых поверхностей 1500х600мм;
• наибольшая масса устанавливаемой заготовки (вместе с приспособлением или электромагнитной плитой) - 1200 кг;
• управляемое количество координат 3;
• наибольшее расстояние от зеркала стола до оси шпинделя - 800 мм;
• размеры шлифовального круга (DxHxd) 400х100х127 мм;
• мощность главного привода, 11 кВт;
• габаритные размеры 4800х4000х2250мм;
• масса - 8900 кг.
Научно-технический уровень Соответствует аналогам.
Степень готовности Изготовлен опытный образец и освоено производство профилешлифовального полуавтомата с ЧПУ.
Ожидаемый результат Оснащение машиностроительной отрасли современным станочным оборудованием.
Форма реализации Реализация оборудования.
Организация разработчик

РУПП «Станкозавод «Красный борец»
Адрес: 211030, Витебская область,г. Орша, ул. Энгельса, 29
Тел.: (+375 216) 21-81-22
Факс: (+375 216) 21-81-23
E-mail: borets@vitebsk.by
WWW: http://www.krasnyborets.com/Home/start%20rus.htm
Директор: Шульгин Александр Викторович
