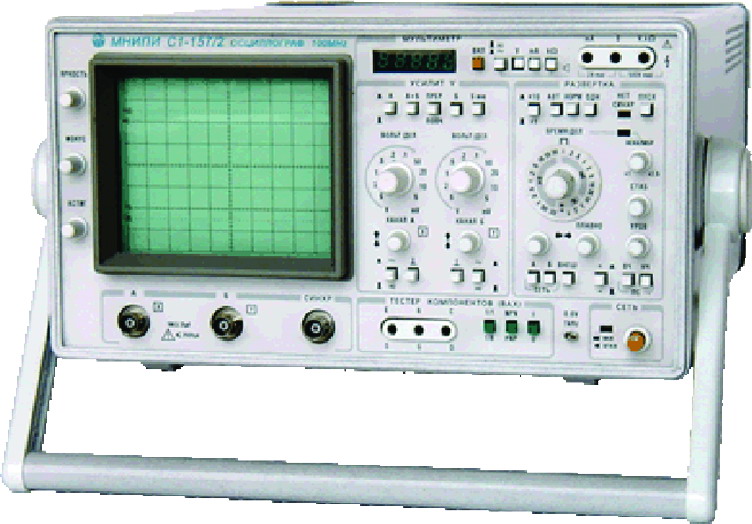

Аналогово-цифровой осциллограф С1-157/3 Раздел ЭЛЕКТРОНИКА. РАДИОТЕХНИКА Отрасль промышленности Приборы для измерения электрических и магнитных величин Программа Приборостроение Область применения Измерение электрических сигналов в лабораторных и цеховых условиях эксплуатации. Радиопромышленность. Описание Осциллограф С1-157/3 предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 120 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), наблюдения периодических и однократных электрических сигналов и измерения их параметров при помощи курсоров в полосе частот от 0 до 20 МГц, а также для наблюдения вольтамперных характеристик (ВАХ) двух- и трехполюсников при помощи тестера компонентов. Осциллограф имеет два канала вертикального отклонения. В цифровом режиме индикация режимов работы и измеренных значений осуществляется на экране. Основные технические характеристики осциллографа: • рабочая часть экрана — 80x100 мм; • полоса пропускания тракта вертикального отклонения (ТВО) — 120 МГц; • количество каналов — 2 шт.; • диапазон коэффициентов отклонения от 0,005 до 5 В/дел; • предел основной погрешности — ±3 %; • диапазон коэффициентов развертки от 2x10-9 до 0,5 с/дел; • предел основной погрешности — ±4—±5 %; • имеется тестер компонентов; • полоса пропускания ТВО в цифровом режиме не менее 10 МГц; • диапазон коэффициентов отклонения в цифровом режиме от 0,005 до 5 В/дел; • диапазон коэффициентов развертки в цифровом режиме от 5x10-8 до 20 с/дел; • предел основной погрешности измерения напряжения между курсорами — ±3 %; • предел основной погрешности измерения временных интервалов между курсорами — ±2,5 %; • частота дискретизации — 50 МГц; • вертикальное разрешение — 8 бит; • масса — 9 кг; • потребляемая мощность — 90 В/А. Научно-технический уровень Разработанный осциллограф по своим техническим характеристикам соответствует современному научно-техническому уровню и требованиям рынка. Степень готовности Освоение производства. Ожидаемый результат Замена морально и физически устаревшего парка универсальных осциллографов в странах СНГ. Обеспечение конкурентоспособности на внешнем рынке за счет современного научно-технического уровня и сравнительно низкой стоимости. Возможны экспортные поставки. Форма реализации Стоимость прибора 1588 долларов США. Срок окупаемости проекта около 3-х лет. Реализация приборов.	Организация разработчик ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ») Адрес: 220113, г. Минск, ул. Я. Коласа, 73 Тел.: (+375 17) 262-21-24 Факс: (+375 17) 262-88-81 E-mail: root@mnipi.belpak.minsk.by WWW: http://www.mnipi.by/ Директор: Кухаренко Николай Анатольевич
