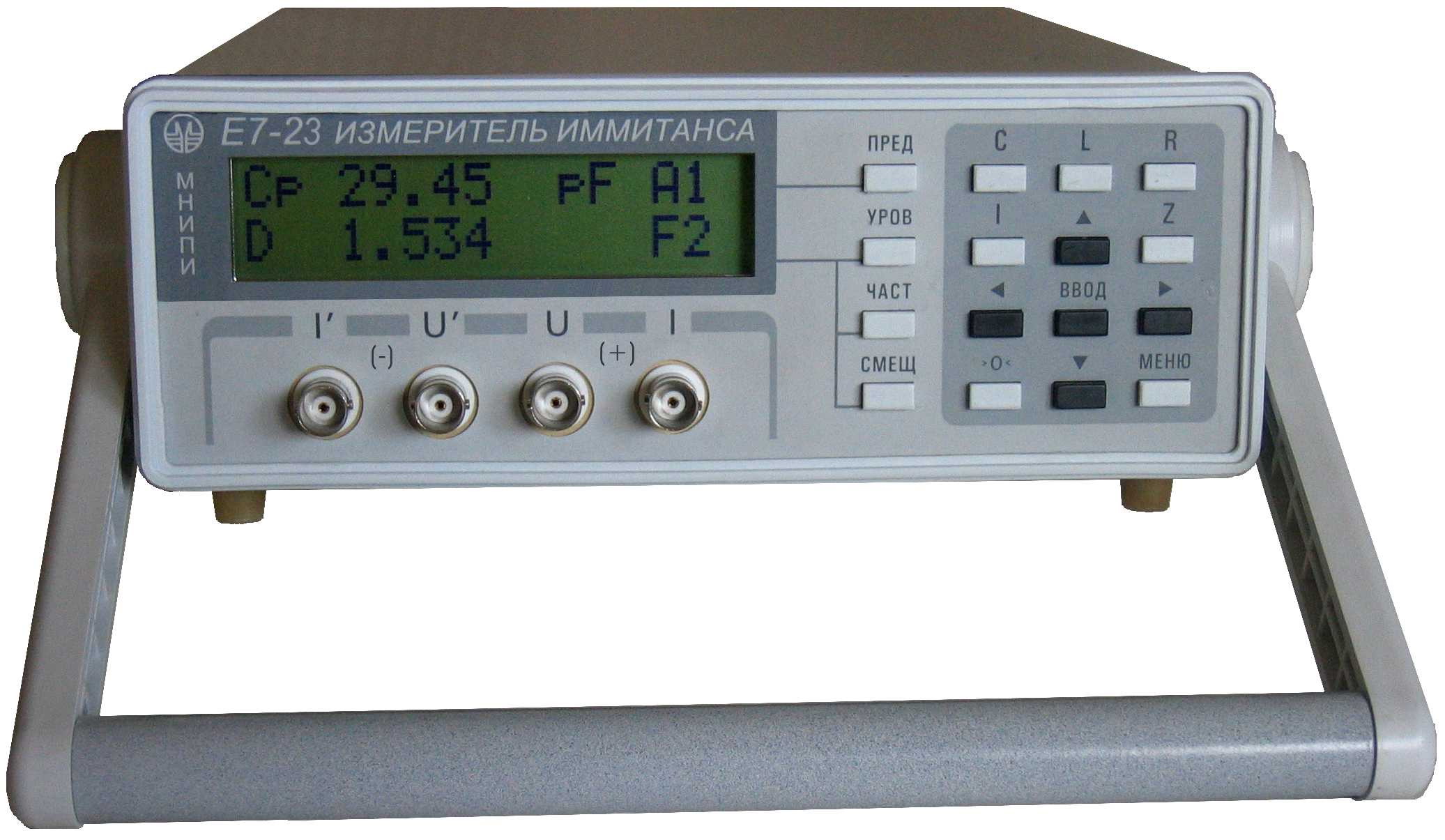

Измеритель иммитанса Е7-23 Раздел ПРИБОРОСТРОЕНИЕ Отрасль промышленности Проектирование и конструирование электронных приборов и радиоэлектронной аппаратуры Программа Приборостроение Область применения Для научных исследований, контроля качества электрорадиоэлементов (ЭРЭ), измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин. Описание Е7-23 предназначен для измерения при синусоидальном напряжении параметров объектов, представляемых параллельной или последовательной двухэлементной схемой замещения. Технико-экономические показатели: • базовая погрешность измерений — 0,15 %; • диапазон измерений: — сопротивления от 10-4 до 10-8 Ом, — индуктивности от 10-8 до 104 Гн, — емкости от 10-14 до 10-1 Ф, — проводимости от 10-9 до 10 См, — добротности, фактора потерь от 10-3 до 103 , — угол фазового сдвига комплексного сопротивления от минус 180 до плюс 179,9x, — ток утечки от 10-7 до 10-3 А, • рабочие частоты 0,1; 1; 10 кГц, • диапазон рабочих температур — -20—+50 xС. Прибор измеряет следующие параметры: индуктивность — LP, LS; емкость — СP, СS; сопротивление — RP, RS; реактивное сопротивление — XS; активную проводимость — GP; тангенс угла потерь — tg x ; добротность — Q; модуль комплексного сопротивления — | Z |; угол фазового сдвига комплексного сопротивления — x; ток утечки — I. Класс точности С и М по ГОСТ 25242-93. Научно-технический уровень Превосходит по функциональным и эксплуатационным свойствам отечественные аналоги. Характеризуется малым весом и габаритами при высокой точности измерений, наличием интерфейса RS-232C, жк-индикатора с подсветкой, широким диапазоном рабочих температур. Соответствует мировому уровню. Степень готовности   Ожидаемый результат Освоение производства измерителя иммитанса для жестких условий эксплуатации позволит создавать конкурентоспособные приборы для продажи за рубежом. Форма реализации Срок окупаемости проекта: 2 года. Реализация приборов.	Организация разработчик ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ») Адрес: 220113, г. Минск, ул. Я. Коласа, 73 Тел.: (+375 17) 262-21-24 Факс: (+375 17) 262-88-81 E-mail: root@mnipi.belpak.minsk.by WWW: http://www.mnipi.by/ Директор: Кухаренко Николай Анатольевич
