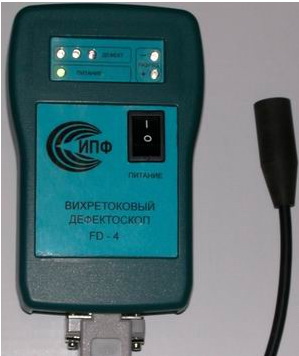

Вихретоковый дефектоскоп FD Раздел МАШИНОСТРОЕНИЕ И МЕТАЛЛООБРАБОТКА Отрасль промышленности Твердотельные приборы Программа ОНТП Область применения Может применяться в цеховых, лабораторных условиях промышленных предприятий, ремонтных мастерских, в полевых условиях для обнаружения дефектов, имеющих вид трещин, расположенных на поверхности ферромагнитных изделий. Для обнаружения дефектов, имеющих вид трещин, расположенных на поверхности ферромагнитных изделий. Описание Относится к средствам неразрушающего контроля. Состоит из малогабаритного электронного блока, к которому при помощи разъема подключается накладной вихретоковый преобразователь карандашного вида. Принцип действия основан на анализе амплитуды переменного электрического напряжения, наводимого в измерительной катушке преобразователя электромагнитным полем вихревых токов, которые возникают в контролируемом изделии под действием переменного электромагнитного поля возбуждения, создаваемого тем же преобразователем. Обнаружение дефектов происходит в процессе сканирования контролируемой поверхности изделия накладным преобразователем. При пересечении дефекта срабатывают световая и звуковая сигнализации наличия дефекта. Характеристики: • минимальные размеры обнаруживаемых дефектов для деталей с числовым значением шероховатости Ra, не более 1,25 мкм, мм: — ширина — 0,01 — глубина — 0,2 — длина — 5 • размеры электронного блока, не более — 200x100x40 мм; • питание от аккумуляторной батареи, время работы без подзарядки, не менее 12 ч; • масса, не более 0,3 кг. Научно-технический уровень Соответствует лучшим мировым образцам. Степень готовности Несколько дефектоскопов внедрены. Ожидаемый результат Прост в эксплуатации: отсутствуют какие-либо регулировки в процессе работы, не требуется специальной подготовки оператора для работы с ним. Применяемый способ электронной обработки сигнала существенно уменьшает влияние различных мешающих факторов, таких, как неоднородность электрических, магнитных характеристик контролируемого материала, шероховатость контролируемой поверхности. Накладные преобразователи изготавливаются с учетом требований потребителя, например для контроля плоских и цилиндрических поверхностей для контроля в отверстиях и т. д. Форма реализации Изготавливается и поставляется на основе прямого хозяйственного договора или контракта.	Организация разработчик   ГНУ «Институт прикладной физики НАН Беларуси» (ИПФ) Адрес: 220072, г. Минск, ул. Академическая, 16 Тел.: (+375 17) 284-17-94 Факс: (+375 17) 284-10-81 E-mail: admcom@iaph.bas-net.by WWW: http://iaph.bas-net.by Директор: Прохоренко Петр Петрович
