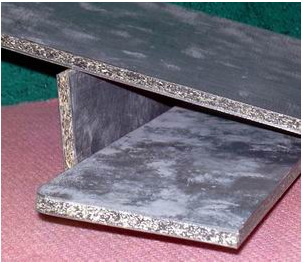

Конструкционный листовой металлопластик Раздел МАШИНОСТРОЕНИЕ И МЕТАЛЛООБРАБОТКА Отрасль промышленности Машиностроительные материалы Программа ОНТП Область применения Предназначен для применения в качестве экологически чистого конструкционного материала, стойкого к действию агрессивных сред и атмосферных факторов. Описание Листовой металлопластик изготавливается методом термопрессования. Материал содержит внутренний полимерный композиционный слой, который состоит полностью или частично из вторичных термопластичных полимеров. Полимер на 20—50 мас.% наполнен дисперсными и/или волокнистыми отходами растительного происхождения либо синтетическими или неорганическими волокнами. Внутренний полимерный слой по двум наружным поверхностям армируется металлическим листом толщиной от 0,25 до 3 мм. Для повышения прочности соединения слоев использован метод кратковременной высокотемпературной обработки тонкого слоя полимера на поверхности металла под действием l/IK-излучения, а применение в конструкции металлических листов с односторонними сквозными коническими отверстиями с загнутыми заусенцами обеспечивает дополнительную прочность соединения слоев за счет заполнения внутреннего объ-. ема конических отверстий полимерным композитом. Комбинация этих двух методов увеличивает адгезионную прочность при расслаивании в 3—4 раза по сравнению с прочностью соединения неактивированных слоев листовых материалов. Характеристики металлопластика на основе термопластичного композиционного материала с волокнистыми отходами растительного происхождения (до 40 мас.%), армированного с двух сторон листовой оцинкованной сталью толщиной 0,55 мм Характеристики: • толщина — 3— 10 мм; • плотность— 2,4— 2,8 г/см3; • разрушающее напряжение при растяжении — 120—180 МПа; • разрушающее напряжение при изгибе — 400— 600 МПа; • модуль упругости при изгибе —10— 22 ГПа. Научно-технический уровень Листовой металлопластик в 1,5—2 раза дешевле аналогичных по конструкции панелей фирмы «Dibond» и листовых алюминиевых панелей. Степень готовности Внедрено. Ожидаемый результат Для придания декоративных и особых функциональных свойств материал можно ламинировать декоративным бумажным, древесным, пластиковым шпоном, стеклотканью или алюминиевой фольгой. Он обладает высокой прочностью при растяжении и изгибе. Рекомендуется для замены стали, алюминия, фанеры и других конструкционных материалов. Форма реализации Требуются инвестиции.	Организация разработчик   ГНУ «Научно-исследовательский центр проблем ресурсосбережения НАН Беларуси» (НИЦ ПР НАН Беларуси) Адрес: 230023, Гродно, пл. Тизенгауза, 7 Тел.: 771345 Факс: 738185 E-mail: resource@mail.grodno.by WWW:   Директор: В.П. Ставров
Разработка сайта: Adashkevich@tut.by © Государственный комитет по науке и технологиям Республики Беларусь, 2007 г.
