Описание
|

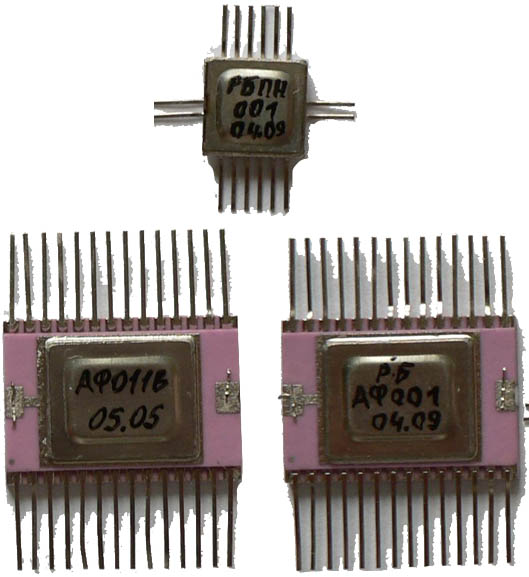

Микросборка РБ1С8АФ001 для электронно-счетных частотомеров превосходит отечественный образец АФ011В. • Входные сигналы выбора входа коммутатора и инвестирования сигнала усилителя-ограничителя при напряжении +5В: — логический «0» не более 0,2 В; — логическая «1» не менее 4,8 В. • Входные сигналы включения/выключения коммутатора при напряжении + 5В: — логический «0» не более 3,3 В; — логическая «1» не менее 4,1 В. • Выходные сигналы коммутатора при напряжении + 5В и нагрузке 300 Ом, соединенной с нулевым потенциалом: — логический «0» не менее 3,1 В и не более 3,4 В; — логическая «1» не менее 4,0 В и не более 4,3 В. Микросборка РБ1С8ПН001 для цифровых широкополосных вольтметров. Отечественных аналогов не имеет. • Выходное напряжение в зависимости от уровня входного напряжения постоянного тока мВ при: + 2,0 В — 1994—2006; + 1,0 В — 996—1004; + 0,5 В — 497—503; + 0,3 В — 297—303; • Выходное напряжение при преобразовании напряжения синусоидальной формы в зависимости от частоты, мВ, при =1 кГц: 2,0 В — 1994—2006; 1,0 В — 996—1004; 0,5 В — 497—503; 0,3 В — 297—303.
|
