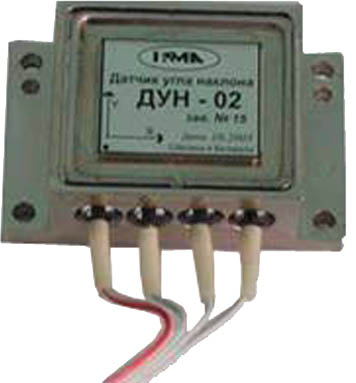

Датчик угла наклона ДУН 01 (02)

Раздел	Электроника. Радиотехника
Отрасль промышленности	Радиотехнические системы зондирования, локации и навигации
Программа
Область применения	Для преобразования углов наклона по одной или двум взаимно перпендикулярным осям в форматированные электрические сигналы.
Описание	Датчик угла наклона включает в себя двухкоординатный МЭМС-акселерометр, датчик температуры, микропроцессорный блок, блок интерфейса. Датчик характеризуется высокой ударо- и вибропрочностью, пыле- и влагозащищенностью. • Количество осей чувствительности — 1 (ДУН01), 2 (ДУН02); • диапазон углов наклона — -900—+900 (ДУН01), -450—+450 (ДУН02); • основная погрешность не более 0,5%; • разрешение по углу наклона не более 0,10; • температурный дрейф нулевого уровня не более .0,01 0С; • рабочий диапазон температур — -40—+85 0С; • напряжение питания — 9—12 В; • мощность потребления не более 0,3 Вт; • габаритные размеры — 48х24х17 мм; • тип выходного сигнала цифровой RS232.
Научно-технический уровень	Соответствуют мировым образцам.
Степень готовности	Освоено производство
Ожидаемый результат	Использование спецалгоритмов обработки сигналов: компенсация температурного дрейфа нулевого уровня и коэффициента преобразования, цифровая фильтрация; работа интерфейса по запросу, позволяющая осуществлять опрос нескольких датчиков, подключенных к одному устройству (СОМ-порту компьютера и пр.). Сервисные функции: выдача данных, запрашиваемых пользователем; настройка параметров датчика через аппаратуру потребителя (уровень цифровой фильтрации, установка виртуального нуля и пр.). В комплект поставки входит программное обеспечение для сбора и сохранения выходной информации датчика, визуализации текущих значений угла наклона.
Форма реализации	Реализация продукции. Разработка и изготовление под заказ. По согласованию с заказчиком разработчик готов выпускать датчики. Возможен выпуск датчиков с другими характеристиками.

Организация разработчик

УП «Минский НИИ радиоматериалов»
Адрес:	220024, г. Минск, ул. Кижеватова, 86
Тел.:	(+375 17) 278-14-00
Факс:	(+375 17) 278-53-09
E-mail:	irma@infonet.by
WWW:	http://www.irma.of.by/
Директор:	Гринчук Анатолий Петрович
