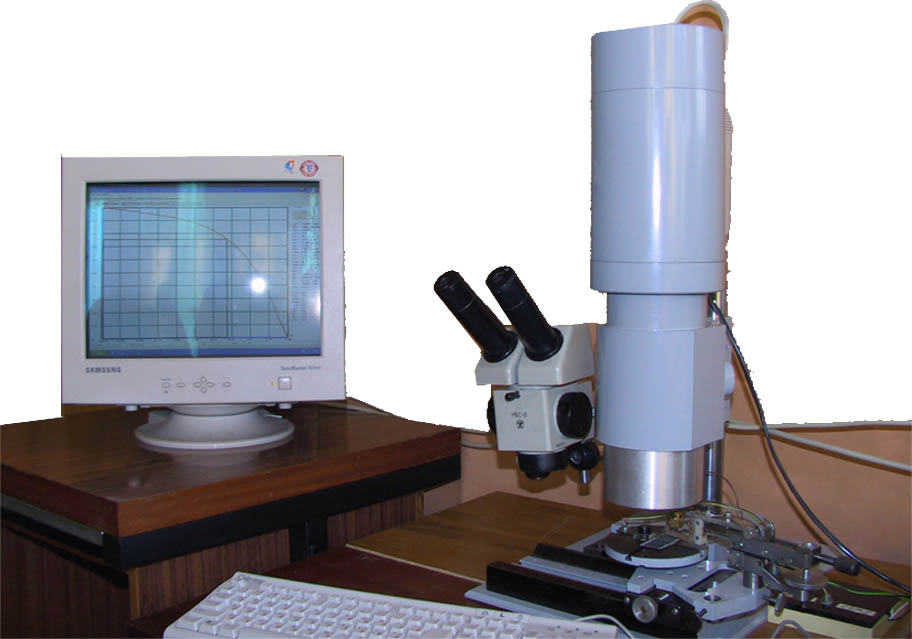

Комплекс для автоматизированного измерения и расчёта фотоэлектрических параметров гелиоэлектрических преобразователей Раздел Приборы для научных исследований Отрасль промышленности Приборы для радиотехнических измерений Измерения отдельных величин и характеристик Материалы для электроники и радиотехники Металлургия полупроводников Программа Приборы для научных исследований Область применения Для измерения и расчета широкого набора параметров и характеристик, таких как, вольтамперная кривая, ток короткого замыкания, напряжение холостого хода, максимальная снимаемая мощность с элемента и соответствующие ей ток и напряжение, эффективность преобразования световой энергии (КПД), коэффициент неидеальности, темновой ток, коэффициент заполнения, последовательное и шунтируещее сопротивления и фототок. Описание Комплекс состоит из имитатора солнечного излучения (ИСИ) заданного спектрального состава и мощности. Диапазон измерения токов от 0 до 5 А с точностью не ниже 0,1% от всей шкалы при АМ1, АМ1,5; — диапазон измерения напряжений от 0 до1 В с точностью не ниже 0,1% от всей шкалы при АМ1, АМ1,5; — диапазон программно управляемой нагрузки от 0,01 до 200 Ом с дискретностью 0,05 Ом; — измерение токов короткого замыкания Iк.з. 5 А, напряжения холостого хода Uxx 1 В с точностью не ниже 0,1 % от всей шкалы; — расчёт оптимальных и максимальных параметров Iопт, Uопт, Rопт, Pопт, коэффициента заполнения ВАХ с точностью не ниже 0,1%, коэффициента полезного действия (КПД). Научно-технический уровень Микросборки соответствуют мировым образцам и требованиям рынка. Степень готовности Освоено производство Ожидаемый результат Программное обеспечение комплекса позволяет: рассчитать основные характеристики полупроводниковых элементов, солнечных элементов на основе кремния, арсенида галлия, CuIn (Ga, Zn)Se2, различных фотоэлементов, фотодиодов, диодов, определять максимальное значение тока (Imax) и напряжения (Vmax), при которых достигается максимальная мощность (Pmax), шунтирующего сопротивления (Rsh); последовательного сопротивления (Rs); темнового тока (I0 фототока (IF). Вести наработку статистической информации разрабатываемых и исследуемых преобразователей солнечного излучения. Использовать анализ измеренных параметров для корректировки технологических процессов разработки и создания солнечных элементов и модулей. Проводить циклические испытания солнечных элементов в различных режимах эксплуатации. Форма реализации Все заинтересованные организации могут или заказать такой комплекс или воспользоваться услугами ЦКП ГНУ “ИЭ НАНБ”	Организация разработчик   ГНУ «Институт электроники НАН Беларуси» Адрес: 220090, г. Минск, Логойский тракт, 22 Тел.: (+375 17) 283-91-51 Факс: (+375 17) 283-91-51 E-mail: inel@inel.bas-net.by WWW:   Директор: Трофимов Юрий
