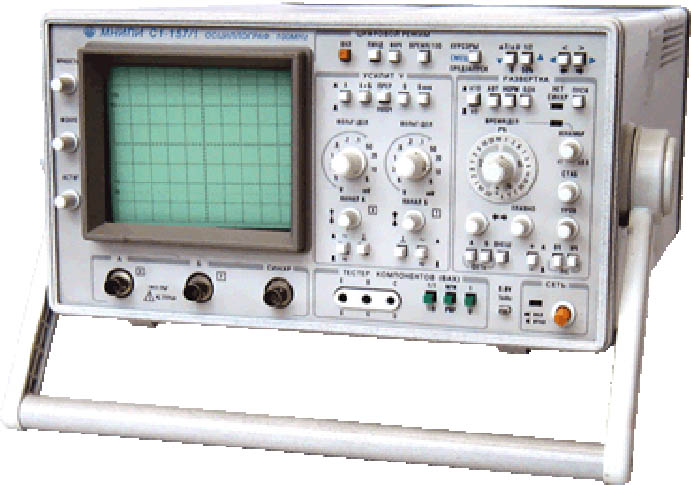

Осциллограф С1-157/1 со встроенным АЦП (универсальный аналого-цифровой осциллограф) Раздел Приборостроение Отрасль промышленности Проектирование и конструирование приборов Приборы для измерения электрических и магнитных величин Программа Приборостроение Область применения Для исследования электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров. Описание Измерение осуществляется в полосе частот от 0 до 100 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), наблюдения периодических и однократных электрических сигналов и измерения их параметров при помощи курсоров в полосе частот от 0 до 10 МГц в цифровом режиме, а также для измерения параметров двух- и трехполюсников при помощи тестера компонентов. В цифровом режиме индикация режимов работы и измеренных значений осуществляется на экране. • Рабочая часть экрана — 80х100 мм; • калибратор: прямоугольные импульсы типа «меандр» частотой 1 кГц, амплитудой 0,6 В (погрешность ±1 %); • вертикальное отклонение; • число каналов — 2; • коэффициенты отклонения каналов от 5 мВ/дел до 5 В/дел; • основная погрешность коэффициентов отклонения ±3 %; • режимы работы: канал А , канал Б, суммирование каналов, поочередная или прерывистая коммутация, изменение полярности сигнала в канале Б; • горизонтальное отклонение; • коэффициенты развертки от 0,02 мкс/дел до 200 мс/дел (с возможностью их 10-кратной растяжки); • основная погрешность коэффициентов развертки ±4 %; • синхронизация; • источник канал А, канал Б, внешний вход, от сети; • вход внешней синхронизации (1±0,1) МОм/50 пФ, макс амплитуда 10 В; • режим Х-Y; • чувствительность от 5 мВ/дел до 5 В/дел; • полоса пропускания от 20 Гц до 3 МГц; • потребляемая мощность 90 В А; • масса 12 кг. Научно-технический уровень Соответствуют мировым образцам. Степень готовности Освоен в серийном производстве. Ожидаемый результат Обеспечение конкурентоспособности на внешнем рынке за счет современного научно-технического уровня и сравнительно низкой стоимости. Экспортоориентированная продукция. Форма реализации Разработчик на основе договора готов предоставить техническую документацию и готовую продукцию.	Организация разработчик ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ») Адрес: 220113, г. Минск, ул. Я. Коласа, 73 Тел.: (+375 17) 262-21-24 Факс: (+375 17) 262-88-81 E-mail: root@mnipi.belpak.minsk.by WWW: http://www.mnipi.by/ Директор: Кухаренко Николай Анатольевич
